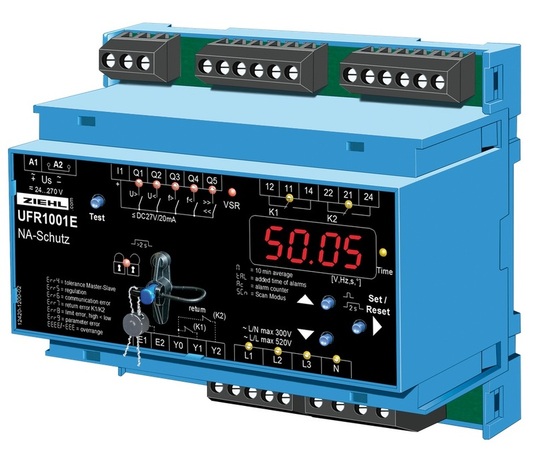

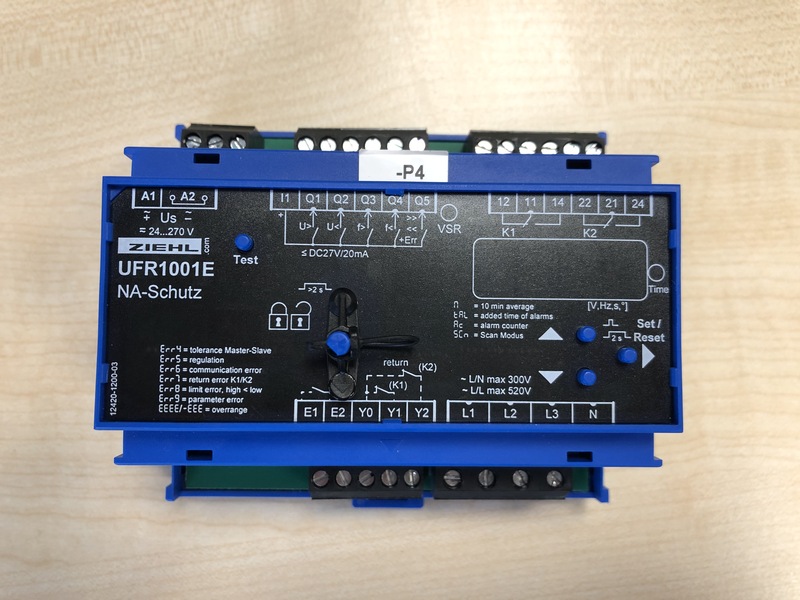

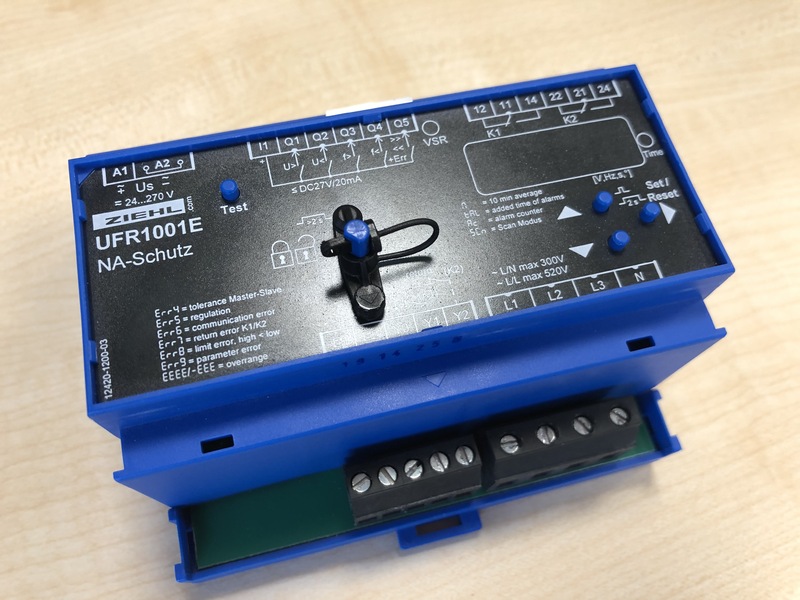

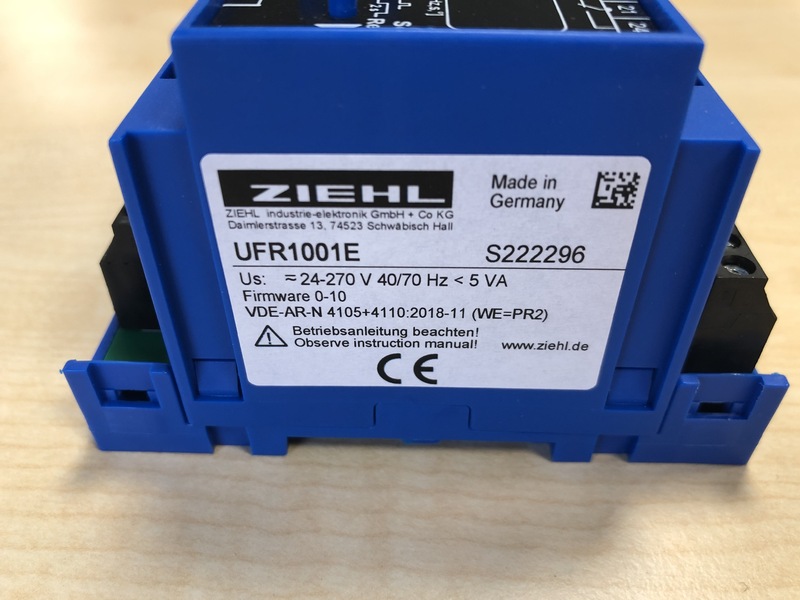

Das Netzentkupplungsrelais UFR1001E überwacht Spannung und Frequenz in Dreh- und Wechselstromnetzen.
Es entspricht den Bedingungen für den zentralen NA-Schutz nach VDE-AR-N 4105:2018-11 in Eigenerzeugungsanlagen für die Einspeisung ins Niederspannungsnetz. Für die VDE-AR-N 4105:2018-11 wurden in Programm 2 entsprechende Parameter hinterlegt sowie die Überwachung des Kuppelschalters und der Schutz von Parametern entsprechend angepasst.

Für die Einspeisung ins Mittelspannungsnetz nach VDE-AR-N 4110:2018-11 eignet sich das UFR1001E als Einheiten-Schutz an den Erzeugungseinheiten und als zwischengelagerter Entkupplungsschutz. Dabei wird K2 als Life-Kontakt verwendet. Es schaltet immer mit K1.
Einsatz als übergeordneter Entkupplungsschutz nur wenn kein QU-Schutz gefordert ist und nach Rücksprache mit Netzbetreiber und Zertifizierer.

Das Gerät ist zweikanalig einfehlersicher ausgeführt und erfüllt damit die Forderungen der VDE-AR-N 4105:2018-11. Die Funktion des angeschlossenen Schalters wird überwacht. Bei aktivierter Überwachung schaltet das Gerät bei einem erkannten Abschaltfehler nicht wieder ein, bei Einschaltfehlern werden Wiedereinschaltversuche unternommen und sorgen so für eine erhöhte Verfügbarkeit der Anlage.

Grenzwerte für verschiedene Anwendungen sind voreingestellt. Sie können, soweit zulässig, einfach geändert werden.
Mit einem 2-stufigen Test können beide Auslösekreise getrennt geprüft und die Schaltzeit angeschlossener Kuppelschalter ermittelt werden.
Mit dem Standby-Eingang kann eine Fernabschaltung realisiert werden z.B. mit einem Rundsteuerempfänger.

Über- und Unterspannung 15…520 V (mit Spannungswandler 1000 V)
Für Messungen bis zu 1.200 V: Netz- und Anlagenschutz UFR1002IP
Messung gegen N und/oder Phase-Phase
Über- und Unterfrequenz 45…65 Hz
Spannungsqualität (10-Minuten-Mittelwert)
Vektorsprung 2…65°, zuschaltbar
ROCOF Frequenzgradient df/dt 0,100...5,000 Hz/s
Nullspannung U0 (ANSI 59v0)
Einfehlersicher, mit Überwachung des Kuppelschalters (abschaltbar bei Verwendung der integrierten Kuppelschalter von PV- und Batterieumrichtern nach DIN EN 62109 (VDE 0126-4))
2 Wiedereinschaltversuche bei Einschaltfehler Kuppelschalter
Passive Inselnetzerkennung gemäß Kapitel 6.5.3 und Anhang D2
Ansprechzeit einstellbar 0,05 … 300,0 s
Rückschaltzeit einstellbar 0 … 6.000 s
Voreingestellte Werte in Bezug auf:
VDE-AR-N 4105:2018-11 (Pr2), VDE-AR-N 4105-2011-08 (Pr1)
VDE-AR-N 4110:2018-11 (PR11-14) and BDEW (Pr 3-6)
G98 (G83/2) und G99 (G59/3) für Großbritannien
TOR Erzeuger Typ A, B, C, D für Österreich
Synergrid C10/C11 für Belgien
NA/EEA-NE7 CH 2020 für die Schweiz
Alarmzähler für 100 Alarme (Auslösewert, Ursache, rel. Zeitstempel)
Aufzeichnung der Alarmsummenzeit
Standby-Eingang mit Zähler und Zeitspeicher
Test-Taste und Simulationsfunktion mit Messung der Abschaltzeiten
Plombiermöglichkeit und Codeschutz für Einstellungen. Die Werte können auch im plombierten Zustand abgelesen werden.
Einfache Inbetriebnahme und Programmierung durch voreingestellte Grundprogramme
Verteilereinbaugehäuse V6, 6 TE, 105 mm breit, Einbautiefe 66 mm
Zubehör: Einbaurahmen Typ ER6
