Alle Bestellungen aus der Kategorie Photovoltaik können bei uns mit 0,0% MwSt. bestellt werden. Bitte beachten Sie, dass Sie die gesetzlichen Voraussetzungen 2022 § 12 ABS. 3 USTG erfüllen müssen.

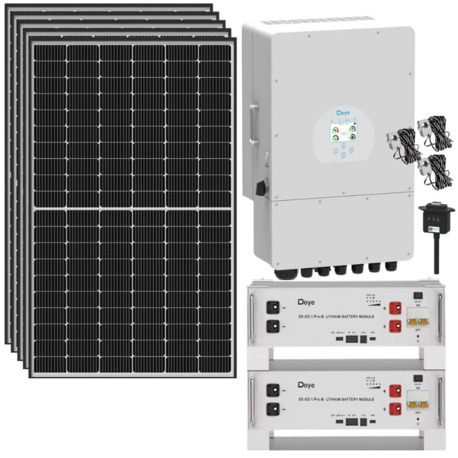

Komplett-Set bestehend aus:

• 28x TRINA Solar 435W Vertex S+ TSM-NEG9R.28 Monokristallines Doppelglas-Photovoltaik-Modul mit schwarzem Rahmen (12,18 kWp)
• 1x DEYE 12KW Hybrid Wechselrichter 3-Phasig Niederspannung 48V Offgrid-Fähig
• 2x 5 KWh Solar Stromspeicher DEYE Akku Batterie 48V LiFePo4 inkl. Anschlusskabel zum Wechselrichter und Verbindungskabel

Die Montage ist in diesem Angebot nicht inbegriffen. Bitte beachten Sie außerdem, dass für den Betrieb der Anlage noch weiter Komponenten wie Dachunterkonstruktion und Solarkabel und Stecker benötigt werden. Nach Bestellung unterstützen wir Sie gerne bei technischen Rückfragen.

Technische Daten Photovoltaik-Modul:

TRINA Solar 435W Vertex S+ TSM-NEG9R.28 Monokristallines Doppelglas-Photovoltaik-Modul

Steigern Sie Ihre Energieeffizienz mit dem TRINA Solar 435W Vertex S+ TSM-NEG9R.28, einem hochleistungsfähigen, monokristallinen Doppelglas-Photovoltaik-Modul. Mit einem schwarzen Rahmen für ästhetische Eleganz ausgestattet, bietet dieses Modul eine außergewöhnliche Leistung und Zuverlässigkeit.

• Nennleistung: 435W
• Modulwirkungsgrad: 21,8%
• Robuste Konstruktion: 1.6 mm Doppelglas, 30 mm eloxierter schwarzer Aluminiumrahmen
• Elektrische Daten: PMAX 435W, UMPP 43,6V, IMPP 9,99A
• Modulmaße: 1762×1134×30 mm
• Gewicht: 21.1 kg

Technische Daten Wechselrichter:

Batterieeingangsdaten

• Batterietyp: Blei-Säure oder Lithium-Ionen
• Batteriespannungsbereich (V): 40~60V
• Max. Ladestrom (A): 240A
• Max. Entladestrom (A): 240A
• Externer Temperatursensor: Ja
• Ladekurve: 3 Stufen / Entzerrung
• Ladestrategie für Li-Ionen-Akkus: Selbstanpassung an BMS

PV-String-Eingangsdaten

• Max. DC-Eingangsleistung (W): 15600 W
• Nenn-PV-Eingangsspannung (V): 550 V (160 V ~ 800 V)
• Anlaufspannung (V): 160V
• MPPT-Bereich (V): 200V-650V
• Volllast-DC-Spannungsbereich (V): 350V-650V
• PV-Eingangsstrom (A): 26A+13A
• Max. PV-ISC (A): 34A+17A
• Anzahl MPPT / Strings pro MPPT: 2/2+1

AC-Ausgangsdaten

• AC-Nennausgang und USV-Leistung (W): 12000W
• Max. AC-Ausgangsleistung (W): 13200W
• AC-Ausgangsnennstrom (A): 18.2/17.4
• Max. Wechselstrom (A): 27.3/26.1
• Max. Kontinuierliche AC-Durchleitung (A): 45A
• Spitzenleistung (netzunabhängig): 2-fache Nennleistung, 10 S
• Ausgangsfrequenz und Spannung: 50/60Hz; 3L/N/PE 220/380Vac, 230/400Vac
• Rastertyp: Dreiphasig
• DC-Einspeisestrom (mA): THD<3% (Lineare load<1.5%)

Wirkungsgrad

• Max. Effizienz: 97.60%
• Euro-Effizienz: 97.00%
• MPPT-Effizienz: 99.90%

Schutz

• PV-Eingangs-Blitzschutz: Integriert
• Schutz vor Inselbildung: Integriert
• PV-String-Eingangsverpolungsschutz: Integriert
• Isolationswiderstandserkennung: Integriert
• Fehlerstrom-Überwachungseinheit: Integriert
• Ausgangsüberstromschutz: Integriert
• Kurzschlussschutz am Ausgang: Integriert
• Ausgangsüberspannungsschutz: Integriert
• Überspannungsschutz: DC-Typ II / AC-Typ II

Zertifizierungen und Standards

• Netzregulierung: VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150
• Sicherheit EMV / Standard: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

Allgemeine Daten

• Betriebstemperaturbereich (?): -45~60?, >45? Derating
• Kühlung: Intelligente Kühlung
• Rauschen (dB): <45dB
• Kommunikation mit BMS: RS485; CAN
• Gewicht (kg): 33.6
• Größe (mm): 422 B × 699,3 H × 279 T
• Schutzgrad: IP65
• Installationsart: Wandbefestigung
• Hersteller-Garantie: 5 Jahre

Technische Daten Batterie-Speicher:

• Modell: SE-G5.1Pro-B (Technische Angaben pro Speichermodul)
• Batteriechemie: LiFePO4
• Kapazität (Ah): 100
• Nennspannung (V): 51.2
• Betriebsspannung (V): 43.2~57.6
• Energie (kWh): 5.12
• Nutzbare Energie (kWh): 4.6
• Lade-/Entladestrom (A): Empfohlen 50, Maximal 100
• Spitzenwert (2 Minuten, 25 ?): 150
• Gewicht (kg): 45
• IP-Schutzart: IP20
• Betriebstemperatur: Ladung: 0 bis 55 ? / Entladung: -20 ? bis 55 ?
• Hersteller-Garantiezeit: 10 Jahre

Bitte beachten Sie die Batteriegesetzhinweise.
