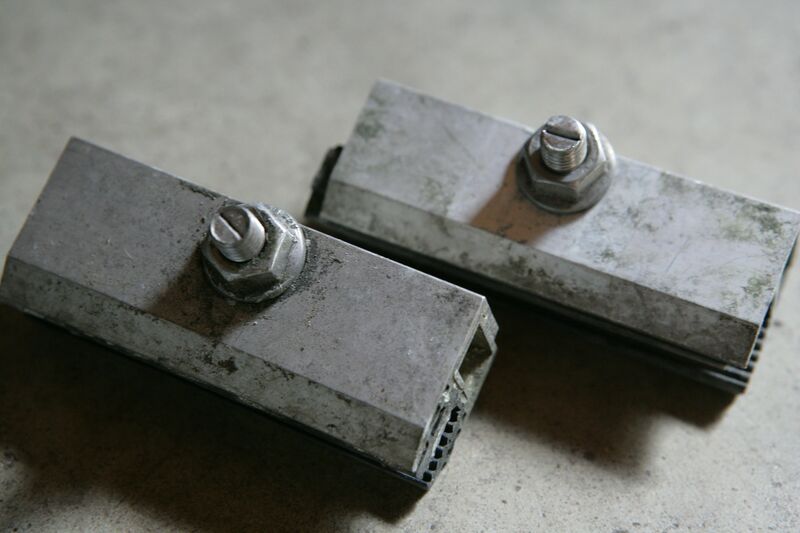

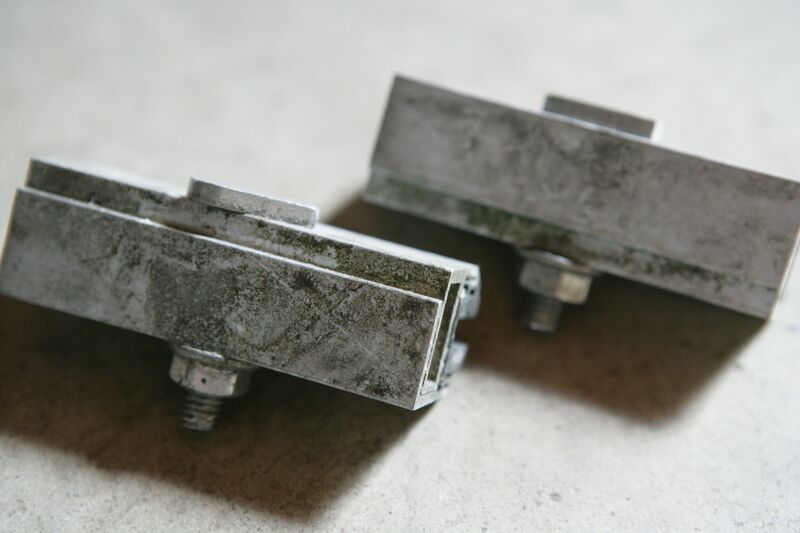

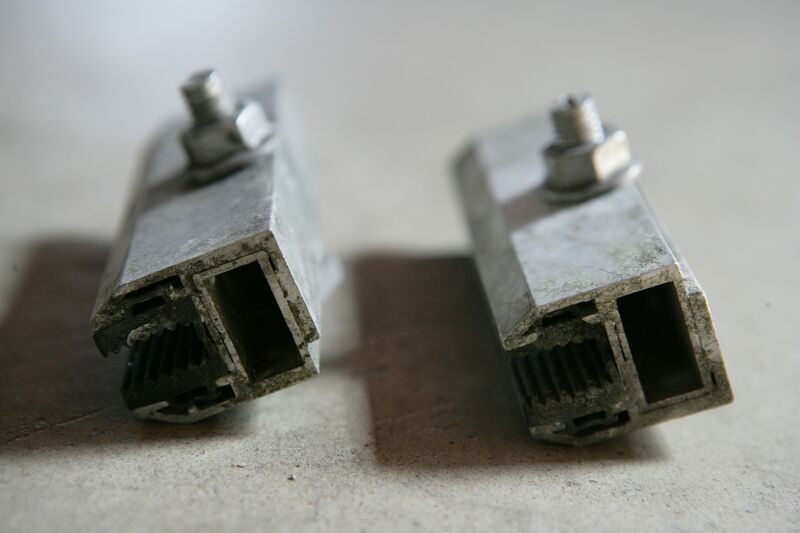

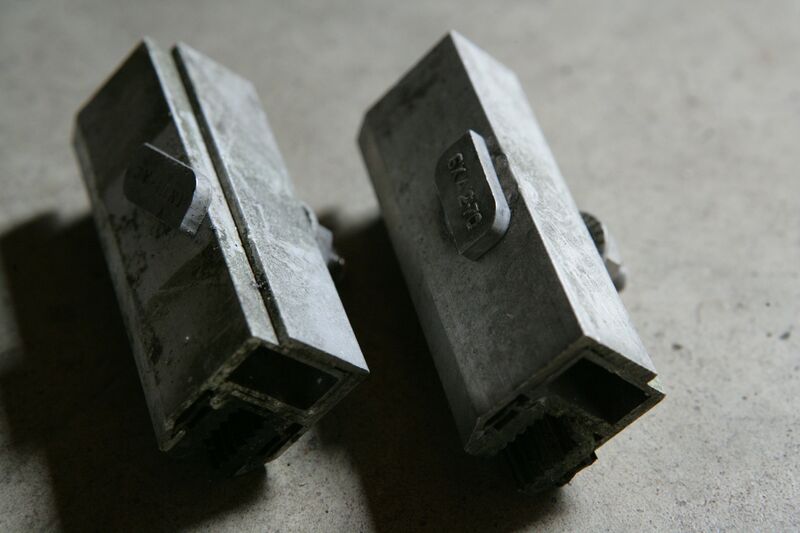

Laminatendklemme (Endklemme) für rahmenlose Photovoltaikmodule (Laminatmodule, Dünnschichtmodule ohne Rahmen).

Kompletter Sets =

1. Unterteil +
2. Obenteil +
3. EPDM Gummieinlagen,
4. inklusive passender V2A Hammerkopfschraube M8×45 +
5. Sperrzahnmutter SW13

Gewinde von Schraube und Mutter wurde von einem Menschen kontrolliert.

Die Klemmen wurden bisher in einer Dachinstallation mit Q-Cells/Solibro SL1-Modulen eingesetzt.

Nur für Quermontage geeignet.

Zertifiziert durch First Solar, Calyxo und Solibro Q-Cells.

HALTKLR-SOLAR-MIT-ALU-6,8MM-SW13 ZEBRA

Würth Art.-Nr.: 0865799950

Geeignet für Modulhöhe: 6 mm biss 9 mm (höher -> testen mit Ihre Montageschiene) Klemmbereich variabel von 6-9mm Glasstärke.

Klemmabstand zwischen den Modulen: 16 mm -> Die Module liegen bei diesen Klemmen 16mm auseinander.

Klemmbreite Solarmodul (= Länge der Klemme): 80 mm

Breite der Klemme: 3,1 cm

Neupreis bei Würth: 3,91€ /Stück

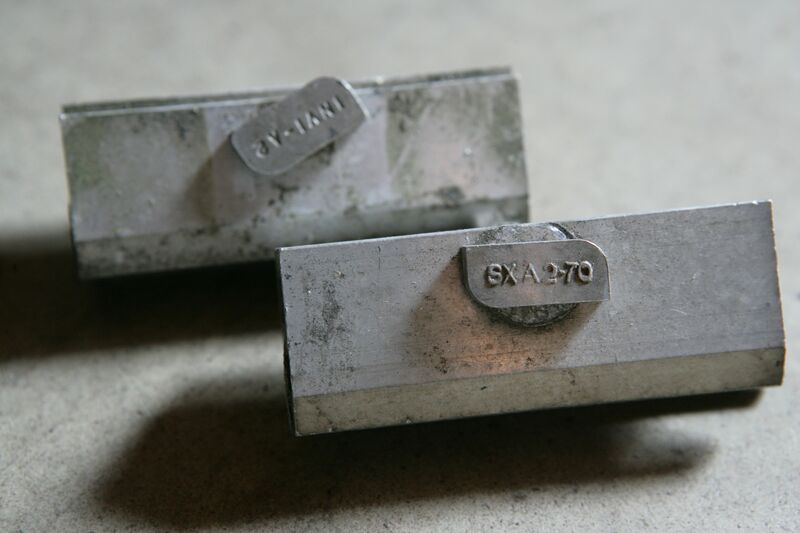

Hammerkopfschraube M8×45 für Montageschienen Typ 28/15 M8, Würth Art. Nr. 086568 45
SHR-HAMKPF-A2/70-M8X45 / BLT-(T-HD)-A2/70-M8X45

Länge der Hammerkopfschraube: 49 mm

Gewindelänge: 45 mm

Kopfhöhe 4,3 mm

Kopfbreite: 10,9 mm

Kopflänge: 23,4 mm

Kopfform: Hammerkopf

Gewindeart: Metrisches Gewinde

Gewindeform: Regelgewinde

Neupreis bei Würth: 0,91€ /Stück


Sperrzahnmutter SW13 M8 DIN6923 EN1661 (DIN 6923, EN 1661) Edelstahl Blank A2 Würth Art.Nr. 038700008

Höhe Sperrzahnmutter: 8 mm

Flanschdurchmesser Sperrzahnmutter: 18 mm

Neupreis bei Würth: 0,1472€ /Stück

Werkstoff

Klemme = Aluminium EN AW-6063 T6 blank

Hammerkopfschraube + Mutte = V2A A2 / Edestahl 1.4301

Oberfläche: blank

Gewicht: ±0,09 Kg pro Set

Passend für Würth Montageschiene: 47 x 37 mm, 60 x 37 mm, 70 x 44 mm, 120 x 90 mm

Versand / Frachtkosten

Hinweis: 100 Stück pro GLS nach Deutschland kostet 19 € zzgl. MwSt.

Bitte, vor einer Bestellung erst mal die Versandkosten anfragen und akzeptieren.
