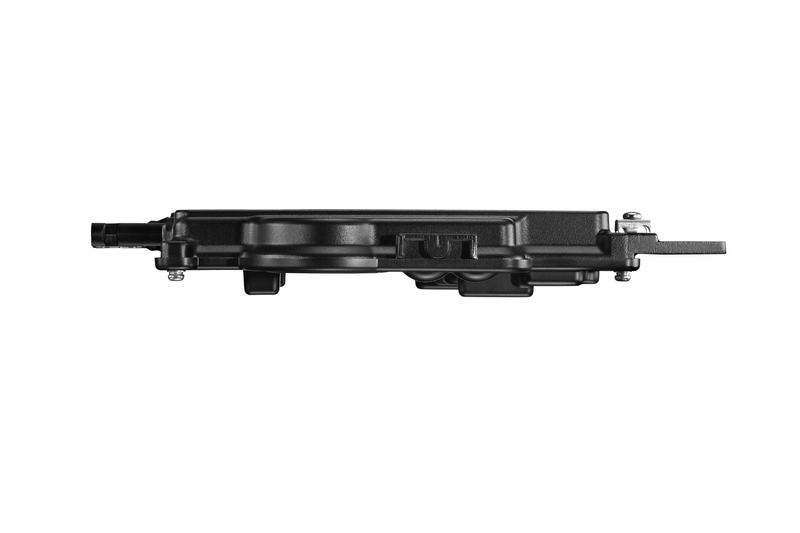

APS-DS3D

De DS3 van APsystems is de meest krachtige Dual Micro-omvormer voor 1-Fase netaansluiting. Dit apparaat heeft een AC uitgangsvermogen tot wel 1800VA en geschikt voor de meest krachtige panelen voor op zowel residentiële- als commerciële PV-daken. De DS3 bevat 2 ingangskanalen met lage DC spanning, 2 MPPT’s en Encrypted Zigbee Communicatie.

Voordat je de APS-DS3D installeert controleer je of de netspanning overeenkomt met de nominale spanning van de micro-omvormer. Daarna bedraad je de geleiders van de AC-bus en vervolgens bevestig je de micro-omvormer op het montagesysteem. Het aarden van de DS3 kan met behulp van de bevestigde aardingsring of koperdraad. Hierna sluit je de omvormer aan op de AC-buskabel en plaats je de beschermdop. Ten slotte kunnen de panelen aangesloten worden en de micro-omvormer met het net worden verbonden.

Kenmerken van de APS-DS3D

• Dual
• 1800VA
• 1-Fase
• 7.8A
• 2 MPPT 4 IN
• Geïntegreerd VDE-relais
• Piek Efficiency 97%
• IP67
• MC4
• Gewicht 3.8kg
• Afmetingen 283mm x 233mm x 48.4mm

Extra Informatie

• Eén micro-omvormer voor 4 zonnepaneelmodules
• Elk kanaal verbindt 2 zonnepaneelmodules in serie (voor zonnepaneelmodules met Voc<60V)
• De 2 zonnepaneelmodules in serie moeten een totale Voc bereiken binnen het bedrijfsspanningsbereik zoals aangegeven in het datasheet.
• We raden aan om alleen zonnepaneelmodules te gebruiken van hetzelfde merk en hetzelfde type als u ze in serie aansluit
• Als de zonnepaneelmodule al een standalone Voc binnen het bedrijfsspanningsbereik heeft(d.w.z. zonnepaneelmodules met 96 cellen), dan dient er slechts 1 zonnepaneelmodule per DC-ingangaangesloten te worden
• 2 invoerkanalen met onafhankelijke MPPT
