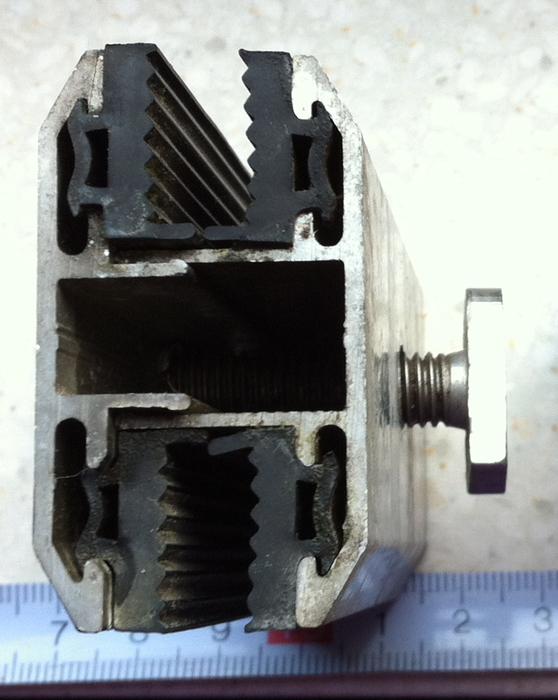

Laminaatklem voor frameloze fotovoltaïsche modules (laminaatmodules, dunne-film modules zonder frame).

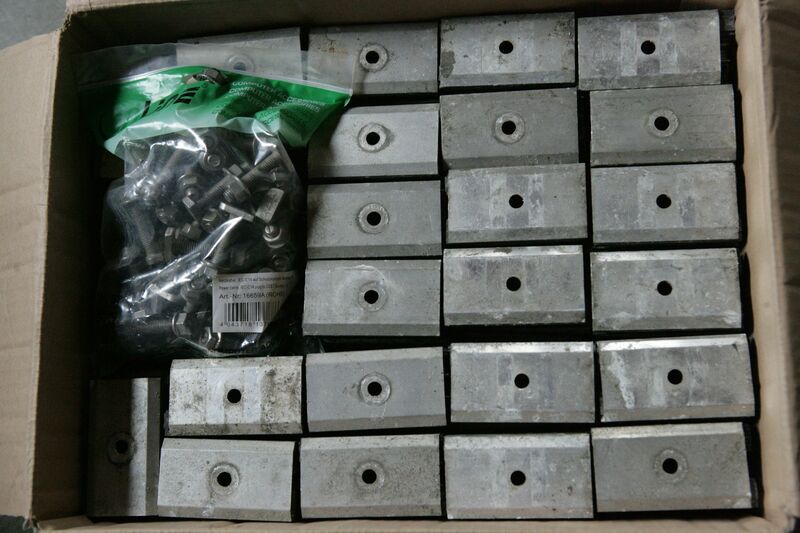

Complete sets =

1. Onderste deel +
2. Bovenste deel +
3. EPDM-rubber inzetstukken,
4. inclusief bijpassende RVS A2 hamerkopschroef +
5. Zeskant flensmoer SW13

Draad van bout en moer werd gecontroleerd door een mens.

De klemmen werden eerder gebruikt in een dakinstallatie met Q-Cells/Solibro SL1 modules.

Alleen geschikt voor dwarsmontage.

Gecertificeerd door First Solar, Calyxo en Solibro Q-Cells.

STOPKLR-SOLAR-WITH-ALU-6.8MM-SW13 ZEBRA

Würth artikelnr.: 0865799940

Geschikt voor modulehoogte: 6 mm tot 9 mm (hoger -> test met uw montagerail) klembereik variabel van 6-9 mm glasdikte.

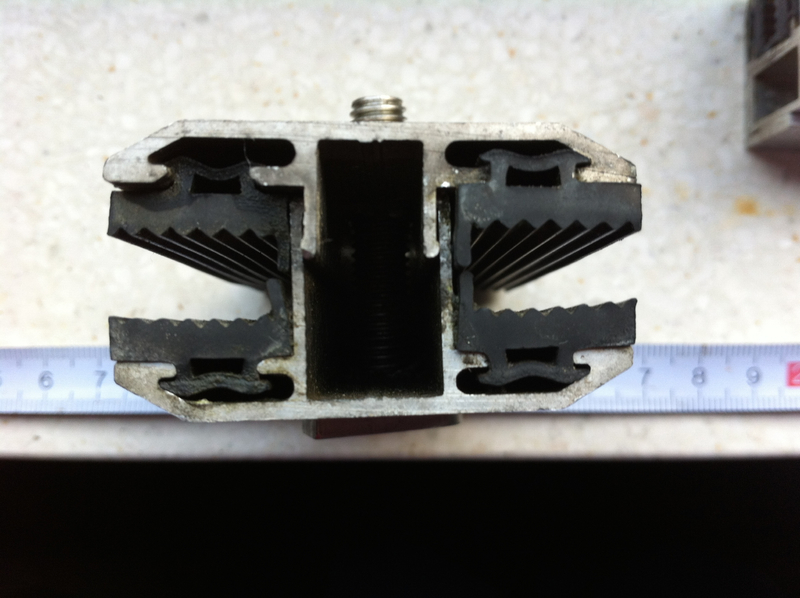

Klemafstand tussen de modules: 16 mm -> de modules staan bij deze klemmen 16 mm uit elkaar.

Klembreedte zonnemodule (= lengte van de klem): 80 mm

breedte van de klem: 45 mm

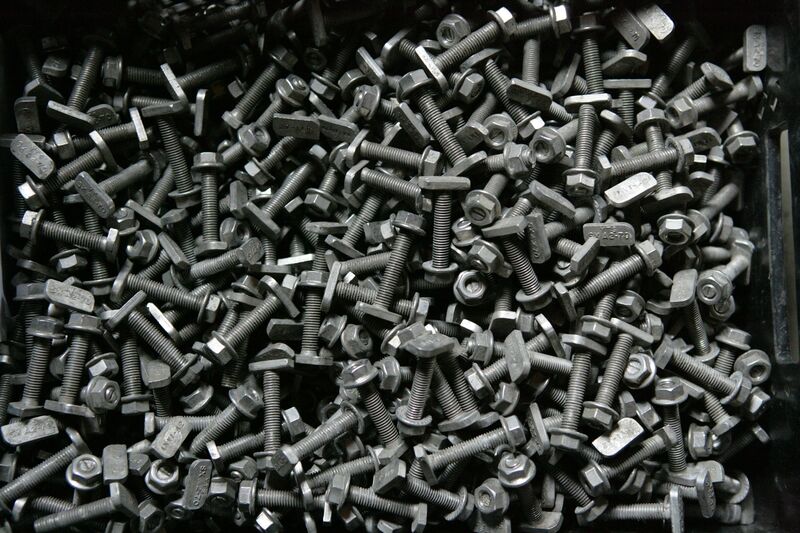

Hamerkopschroef voor montagerails type 28/15 M8,

Würth Art. Nr. 086568 40SHR-HAMKPF-A2/70-M8X4

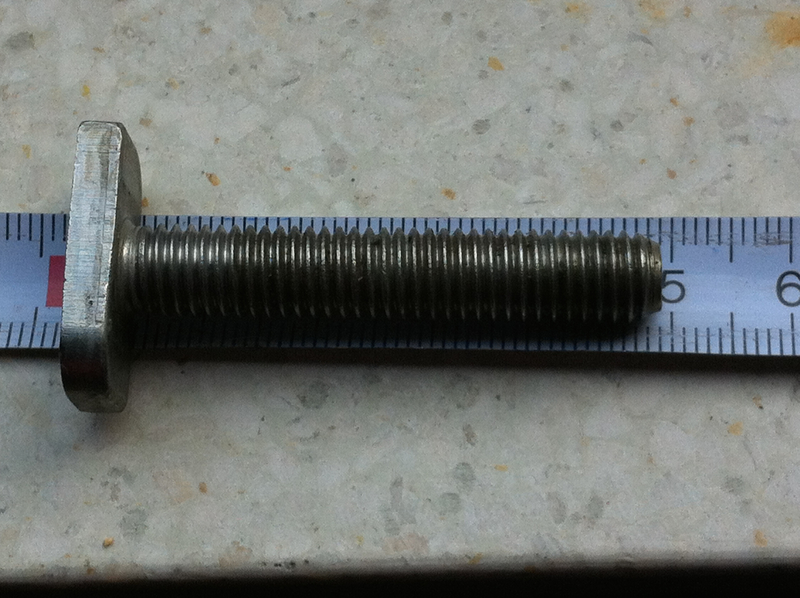

Lengte van de hamerkopschroef: 49 mm

Draadlengte: 45 mm

Hoofdhoogte 4,3 mm

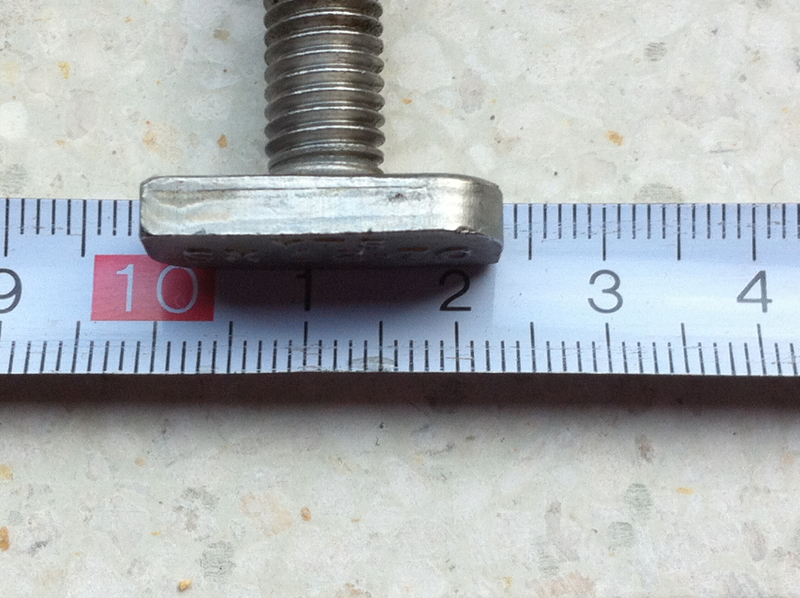

hoofdbreedte: 10,9 mm

hoofdlengte: 23,4 mm

Hoofdvorm: Hamerhoofd

Schroefdraadtype: Metrisch schroefdraad

Schroefdraadvorm: Standaardschroefdraad

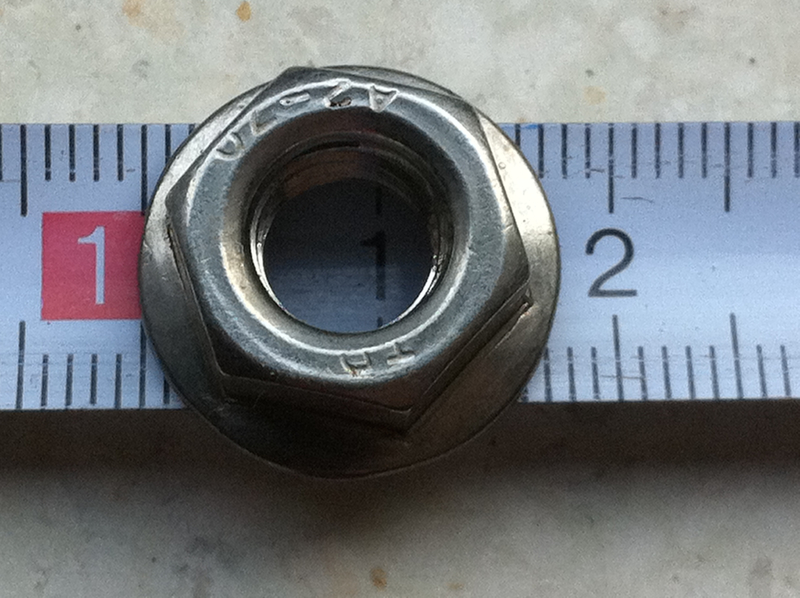

Zeskant flensmoer SW13 M8 DIN6923 EN1661 (DIN 6923, EN 1661) Roestvrij staal blank A2

Würth Art.nr. 038700008

hoogte van de borgmoer: 8 mm

Flensdiameter borgmoer: 18 mm

Materiaal

Klem = aluminium NL AW-6063 T6 blanco

Hamerkopbout + moer = RVS A2 / roestvrij staal 1.4301

Oppervlakte: helder

Gewicht: ±0,11 kg per set

Geschikt voor Würth montagerail: 47 x 37 mm, 60 x 37 mm, 70 x 44 mm, 120 x 90 mm

Verzending / Vrachtkosten

Opmerking: 100 stuks per GLS naar Nederland kost 8 € plus BTW.

Vraag en accepteer de verzendkosten voordat u bestelt.
