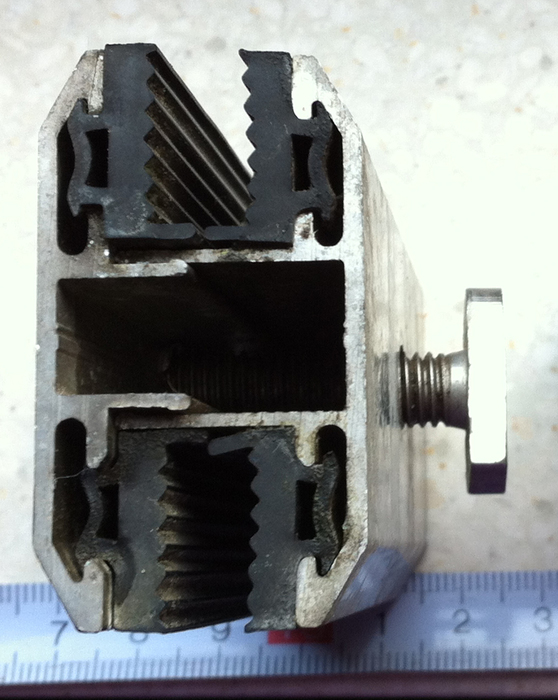

Morsetto per moduli fotovoltaici senza telaio (moduli laminati, moduli a film sottile senza telaio).

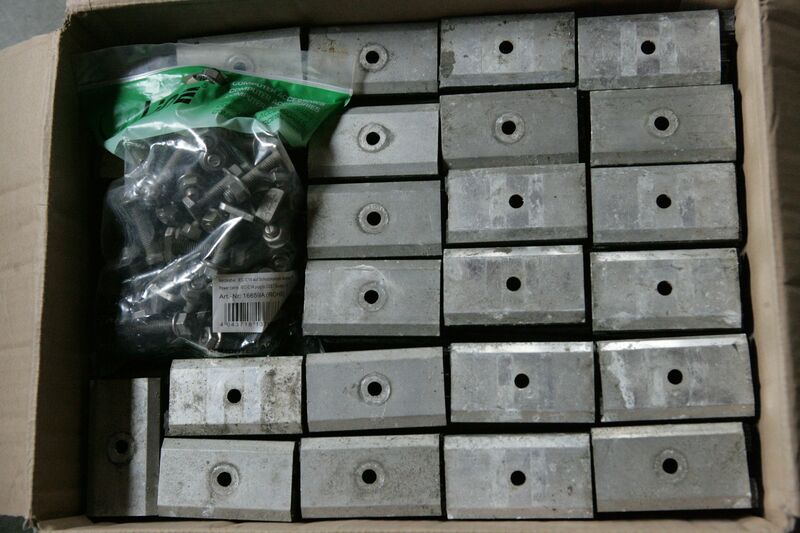

Set completi =

1. Parte inferiore +
2. Parte superiore +
3. Inserti in gomma EPDM,
4. inclusa la vite con testa a martello V2A corrispondente +
5. Dado di bloccaggio SW13

Il filetto del bullone e del dado è stato controllato da un umano.

I morsetti sono stati precedentemente utilizzati in un'installazione su tetto con moduli Q-Cells/Solibro SL1.

Adatto solo per il montaggio trasversale.

Certificato da First Solar, Calyxo e Solibro Q-Cells.

HALTKLR-SOLAR-CON-ALU-6,8MM-SW13 ZEBRA

N. articolo Würth: 0865799940

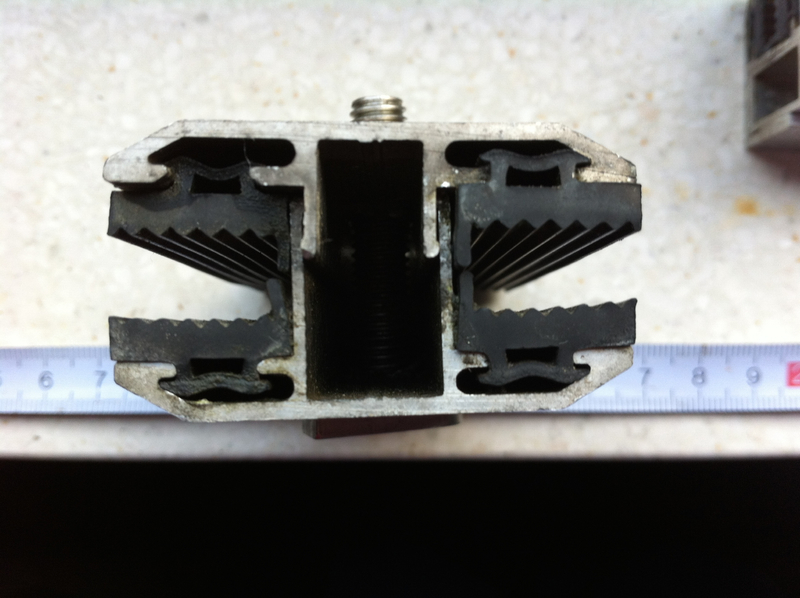

Adatto per l'altezza del modulo: da 6 mm a 9 mm (più alto -> prova con la vostra guida di montaggio) campo di serraggio variabile da 6-9 mm di spessore del vetro.

Distanza di serraggio tra i moduli: 16 mm -> i moduli sono distanti tra loro 16 mm in corrispondenza di questi morsetti.

Larghezza di serraggio del modulo solare (= lunghezza del morsetto): 80 mm

larghezza del morsetto: 45 mm

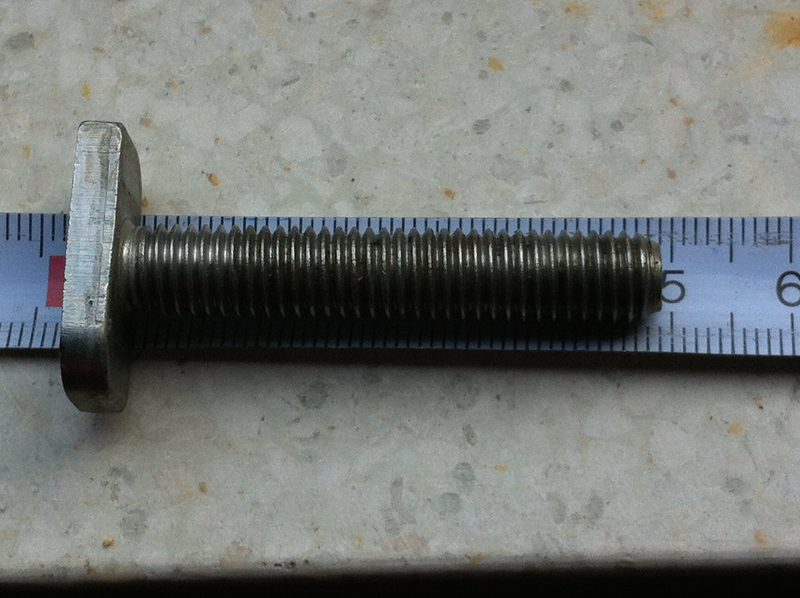

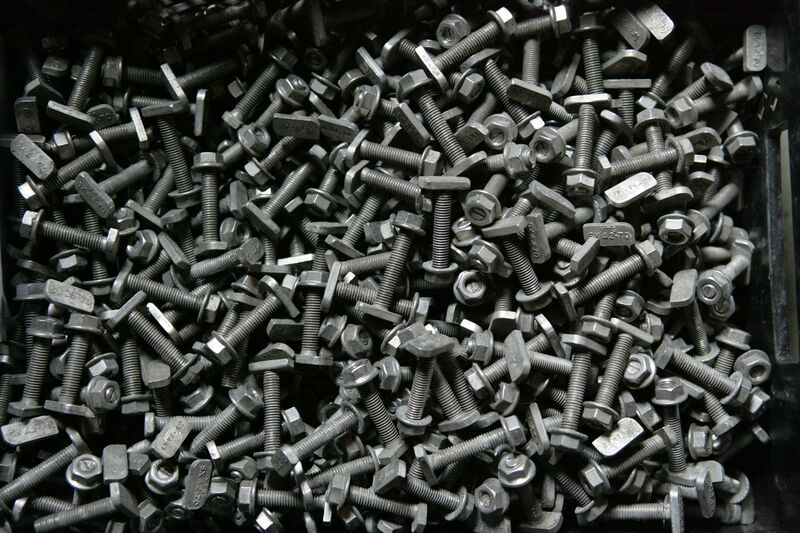

Vite con testa a martello per guide di montaggio tipo 28/15 M8,

Würth Art. No. 086568 40SHR-HAMKPF-A2/70-M8X4

Lunghezza della vite con testa a martello: 49 mm

Lunghezza del filetto: 45 mm

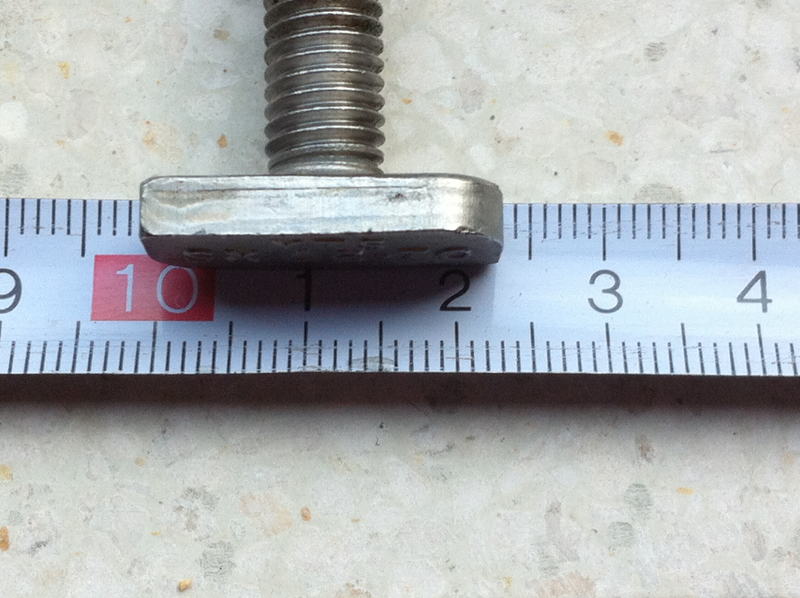

Altezza testa 4,3 mm

larghezza della testa: 10,9 mm

lunghezza della testa: 23,4 mm

Forma della testa: Testa a martello

Tipo di filettatura: Filettatura metricaFilettatura: Filettatura standard

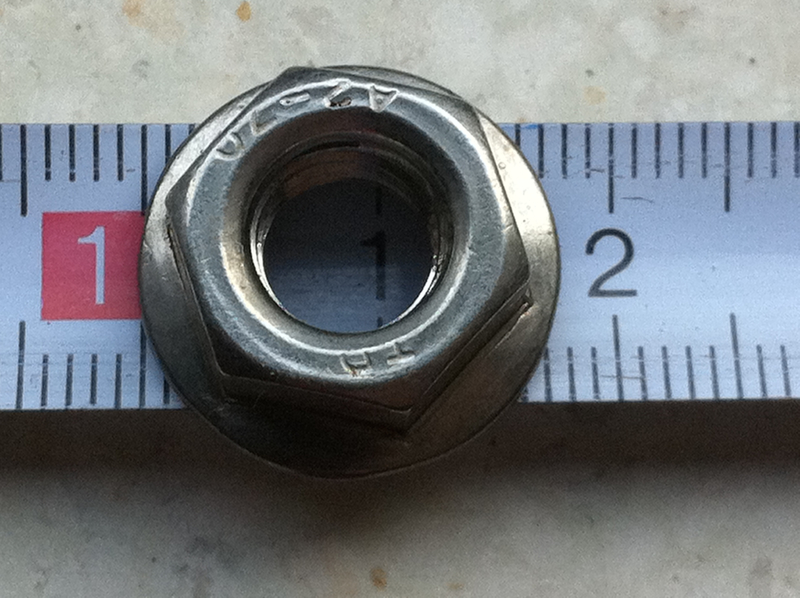

Dado di bloccaggio SW13 M8 DIN6923 EN1661 (DIN 6923, EN 1661) Acciaio inox vuoto A2

Würth Art.No. 038700008

altezza del dado di bloccaggio: 8 mm

Diametro della flangia del dado di bloccaggio: 18 mm

Materiale

Morsetto = Alluminio EN AW-6063 T6 vuoto

Bullone con testa a martello + dado = V2A A2 / acciaio inossidabile 1.4301

superficie: luminosa

Peso: ±0,11 kg per set

Adatto alla guida di montaggio Würth: 47 x 37 mm, 60 x 37 mm, 70 x 44 mm, 120 x 90 mm
