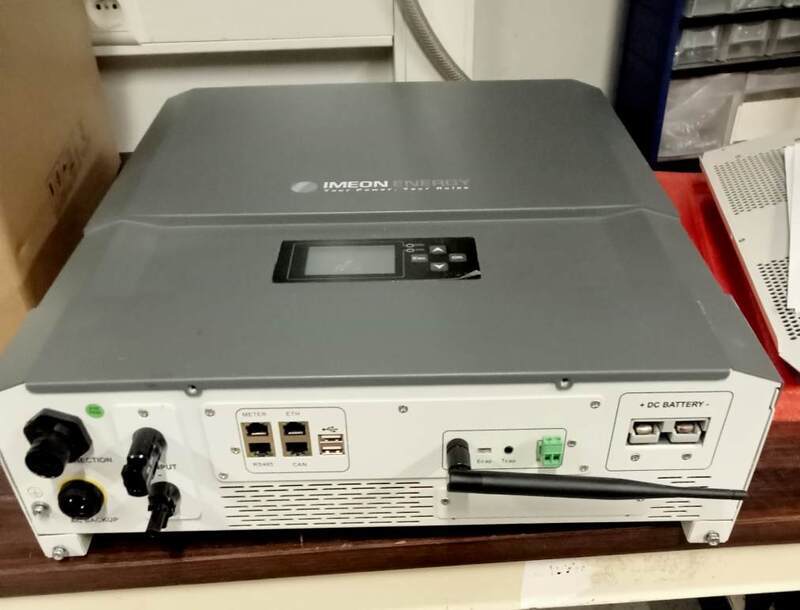

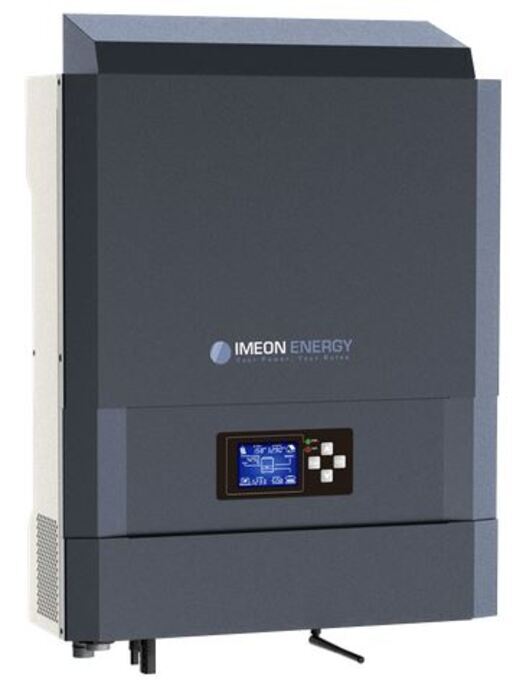

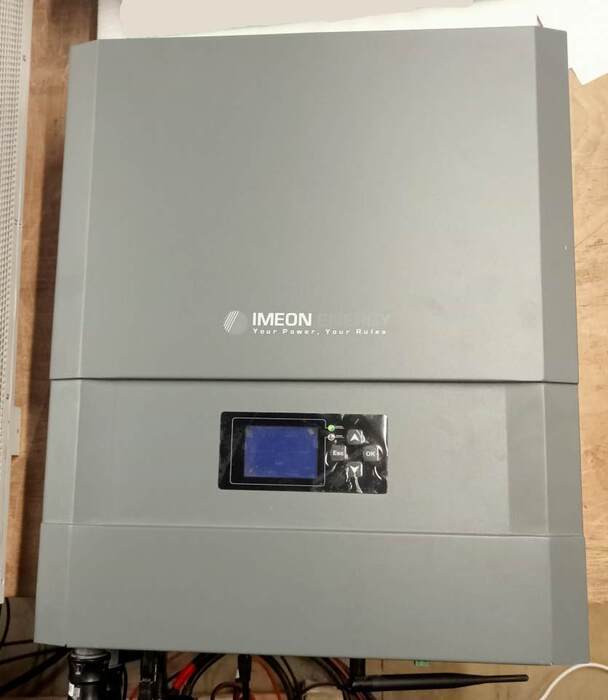

IMEON 9.12 – Hybridwechselrichter (48 V, 3-phasig)

All-in-One: Eigenverbrauch optimieren • Backup sichern • Monitoring integriert

Der IMEON 9.12 ist ein leistungsstarker Smart-Grid Hybridwechselrichter für dreiphasige Anlagen bis 12 kWp PV. Er kombiniert in einem Gerät: direkte Lastversorgung, Batteriespeicherung (48 V), Notstrom/UPS-Backup und Echtzeit-Monitoring – flexibel einsetzbar im Hybrid-, Off-Grid- oder Backup-Betrieb.

Vorteile auf einen Blick

• Eigenverbrauch maximieren: PV direkt nutzen, Überschüsse in der Batterie speichern
• Backup/UPS: Versorgungssicherheit bei Netzausfall (Backup-Betrieb)
• Generatorfähig: Einbindung eines Generators möglich
• Offene Batterie-Kompatibilität: 48 V Blei- oder Lithium-Batterien (kompatible Hersteller)
• 2 MPPT: mehr Flexibilität bei String-Auslegung und Dachflächen
• Monitoring & Konnektivität: IMEON ONLINE / OS.ONE, WLAN + Ethernet, CAN, RS485

Typische Einsatzkonfigurationen

1) Off-Grid (Inselbetrieb)
Versorgung ausschließlich über PV + Batterie – tagsüber direkte Lastversorgung, Überschüsse werden gespeichert, bei geringer PV übernimmt die Batterie automatisch.

2) Hybrid (Netz oder Generator)
PV ist mit Netz (und optional Generator) gekoppelt. Bei zu geringer PV ergänzt der IMEON 9.12 die Versorgung – für hohe Verfügbarkeit.

3) Backup / UPS
Als Notstromlösung nutzbar (Backup/UPS-Modus).

Technische Eckdaten

Nennausgangsleistung: 9.000 W

Max. Ausgangsleistung (3 s): 12.000 W

AC Spannung / Frequenz (Ein- & Ausgang): 3/N/PE; 230/400 Vac (±15%) / 50–60 Hz (±5 Hz)

Nennstrom Ausgang: 13 A / Phase

Max. Eingangsstrom: 17,5 A / Phase

Netzeinspeisung: parametrierbar (Standard: aktiv)

PV-Eingangsleistung: bis 12.000 Wc

MPPT: 2

MPPT-Bereich (Vmpp): 380–750 V

Max. Eingangsstrom (Impp): 2 × 18 A

Max. Kurzschlussstrom (Isc): 2 × 23 A

Max. Eingangsspannung (Voc): 850 V

Batteriespannung: 48 Vdc (42–62 Vdc)

Max. Entladestrom: 200 A

Max. Ladestrom (PV/Netz): 160 A / 120 A

Batterietypen: Lead-acid, Lithium (kompatible Hersteller)

Schutzart: IP20 (Indoor)

Abmessungen (B×H×T): 580 × 800 × 240 mm

Gewicht: 51 kg

Kommunikation: Wi-Fi 2.4 GHz, Ethernet, CAN, 2×RS485, USB, OTA u.a.

Garantie: 10 Jahre (Option Verlängerung 20 Jahre)
