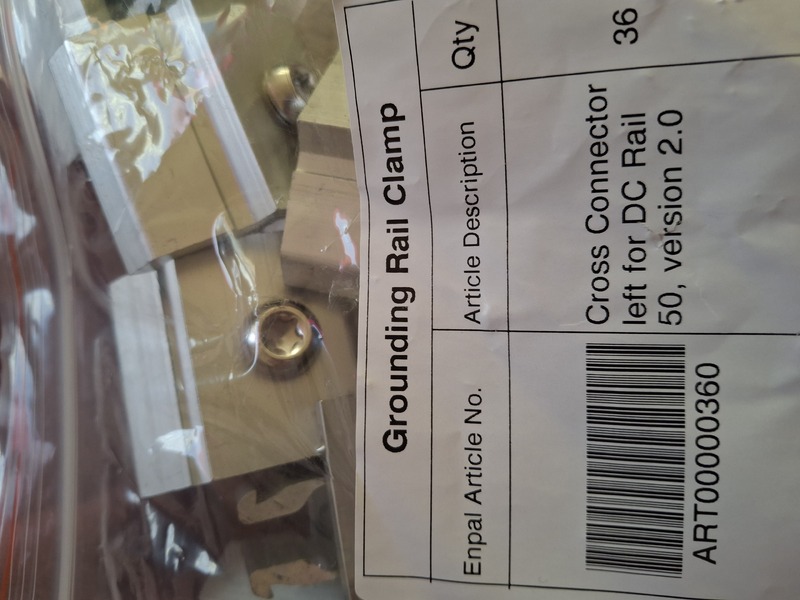

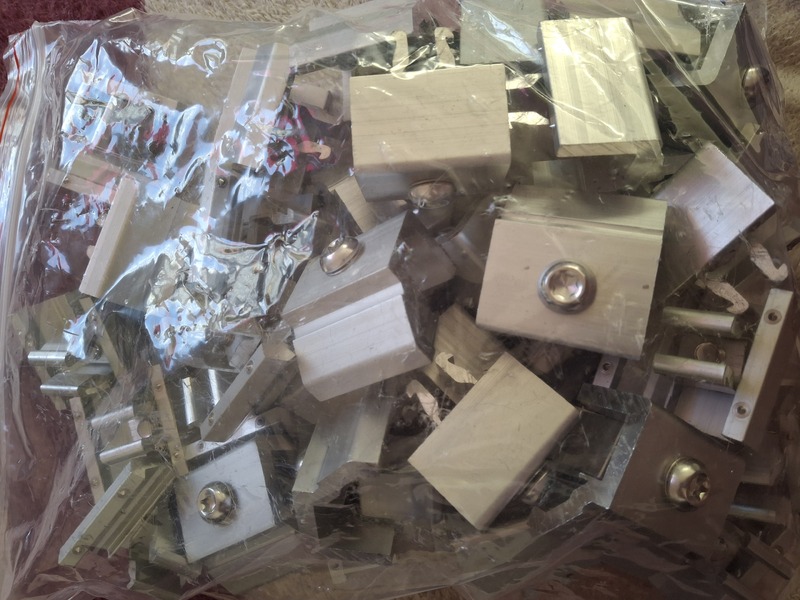

Systemübersicht & AnwendungsbereichDie Enpal Erdungsschienenklemme (Art.-Nr. ART00000360) ist eine hochspezialisierte Systemkomponente für die Fachmontage von Photovoltaikanlagen auf Schräg- oder Flachdächern. Sie dient als statisches und elektrisches Verbindungselement in Kreuzschienensystemen (Double-Layer-Montage).

Der Kreuzverbund wird gewählt, um eine optimale Lastenverteilung (Schnee- und Windlasten) zu gewährleisten, flexiblere Klemmbereiche für die Solarmodule zu schaffen oder um Solarmodule abweichend von der Standardausrichtung (z. B. Quermontage) sicher auf dem Dachgestell zu fixieren.

Technische KernfunktionenPräzise Kreuzverbindung (Mechanisch):Der Verbinder koppelt die vertikal verlaufende Basisschiene (die an den Dachhaken befestigt ist) im exakten 90°-Winkel mit der horizontalen Modultragschiene. Als „Linke Ausführung“ (Cross Connector left) greift das Bauteil formschlüssig in die linke Flanke des Aluminiumprofils und stellt eine verwindungssteife Verbindung her.Integrierter Potentialausgleich (Elektrisch):Die Klemme fungiert gleichzeitig als Grounding Clamp (Erdungsklemme). Beim Festziehen der Montage-Schraube durchbricht eine speziell strukturierte Erdungsplatte (meist ein Edelstahl-Krallenplättchen) die isolierende Eloxalschicht der Aluminium-Montageschienen. Dadurch entsteht eine dauerhafte, korrosionssichere und elektrisch leitende Verbindung. Das gesamte Montagegestell wird so in den Schutzleiter/Potentialausgleich des Hauses eingebunden, um gefährliche Berührungsspannungen und Überspannungsschäden sicher abzuleiten.Komponenten & MaterialbeschaffenheitJede Funktionseinheit in der Verpackung setzt sich aus langlebigen, witterungsbeständigen Materialien zusammen, die für eine jahrzehntelange Außennutzung ausgelegt sind:Klemmkörper: Hergestellt aus hochfestem, stranggepresstem Aluminium (Qualität z. B. EN AW-6063 T66). Das Material ist UV-beständig, korrosionsfest und besitzt ein geringes Eigengewicht bei hoher mechanischer Belastbarkeit.Befestigungselemente: Hochwertige Edelstahl-Schraube (A2/V2A-Qualität), kombiniert mit einem herstellerspezifischen Klick- oder Nutenstein (M-Modul). Dieser „Z-Modul“- oder „M-Modul“-Stein erlaubt das einfache Eindrehen und Einklicken an jeder beliebigen Stelle der Profilnut, ohne dass der Verbinder von der Schienenseite eingeschoben werden muss.Spezifikationen & KompatibilitätParameterSpezifikation / WertHersteller-SystemEnpal / Clenergy PV-ezRack®Artikelnummer (SKU)ART00000360ModellbezeichnungGrounding Rail Clamp – Cross Connector leftSchienen-KompatibilitätSpeziell für DC Rail 50 Profile (Version 2.0)AusrichtungLinks (Left)MaterialienAluminium (Körper) & Edelstahl (Schrauben/Erdung)SicherheitsstandardIntegrierter Blitzschutz- / Erdungssubstrat nach IEC/EN-Normen
