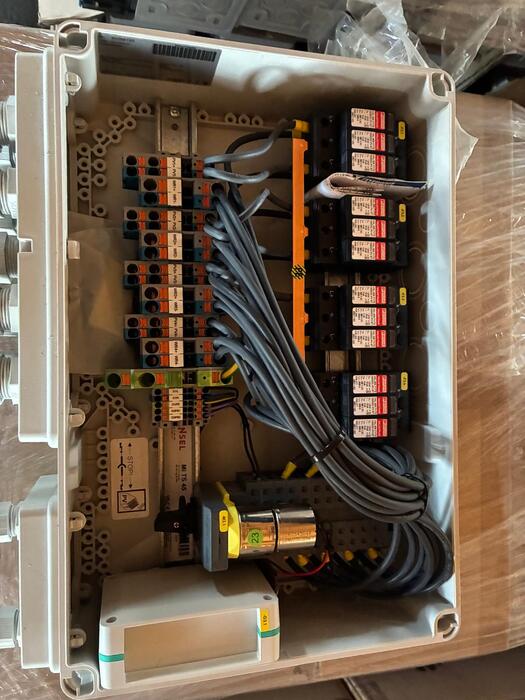

Vorkonfektionierter Generatoranschlusskasten (GAK) für dreiphasige PV-Anlagen im gewerblichen und privaten Bereich. Der Anschlusskasten fasst bis zu 4 MPPT-Eingänge zusammen und führt diese auf die entsprechenden Wechselrichter-Abgänge (WR1–WR4). Aufgebaut in einem robusten Hensel-Gehäuse (Mi-Serie) mit Schutzart IP65 – geeignet für Installation im Freien und in Gebäuden.

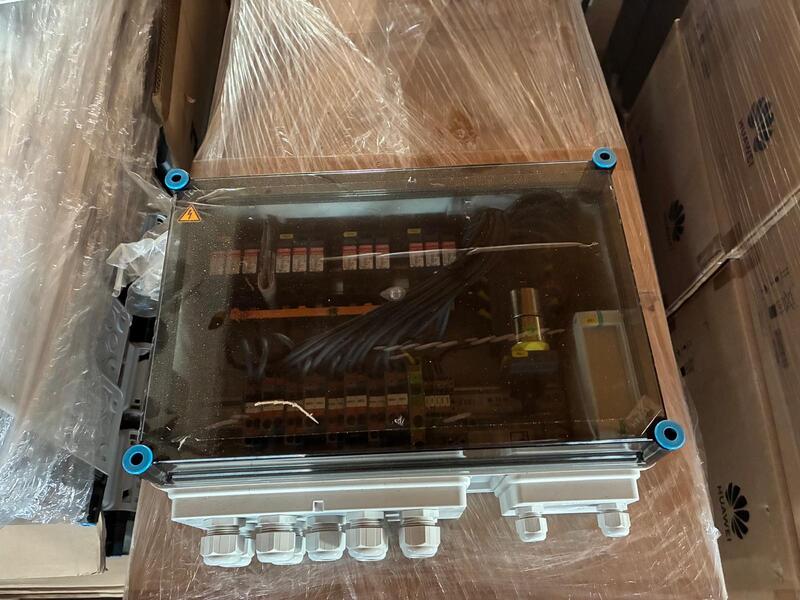

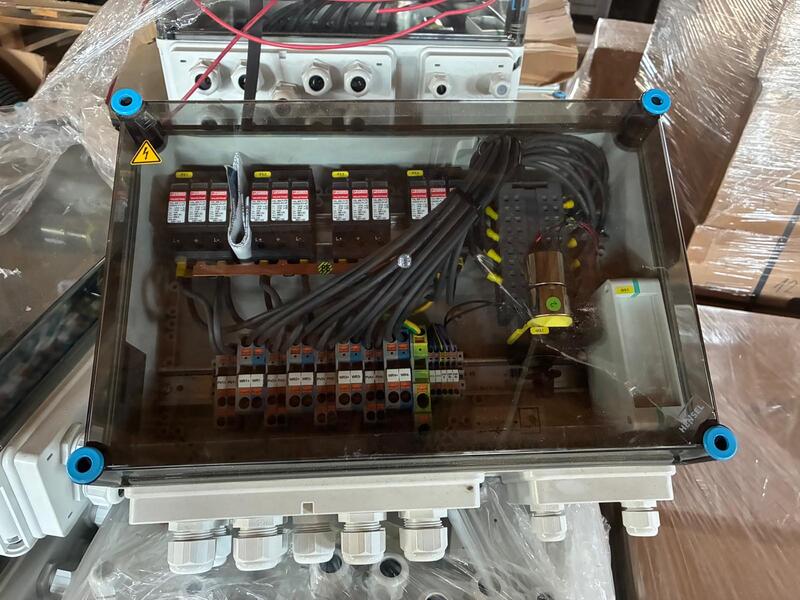

Der Kasten ist werkseitig fertig verdrahtet und geprüft nach Norm IEC 61439-2. Die transparente Abdeckung ermöglicht eine schnelle Sichtkontrolle der Komponenten, ohne den Kasten öffnen zu müssen.

Ausstattung:

• 4 MPPT-Eingänge / 4 Wechselrichter-Abgänge (WR1–WR4)

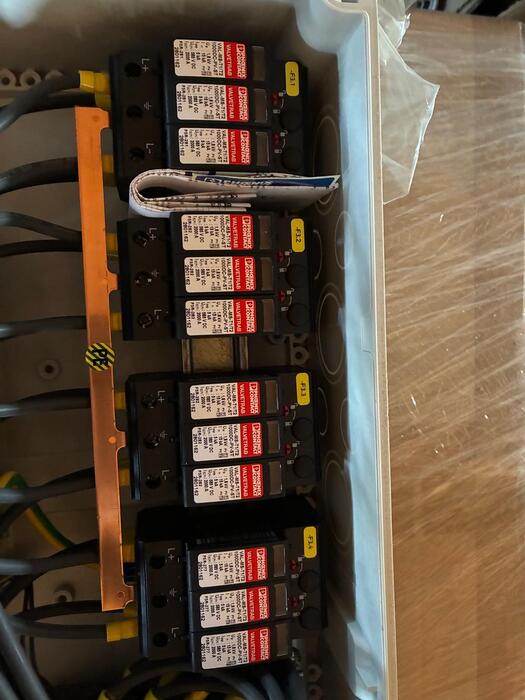

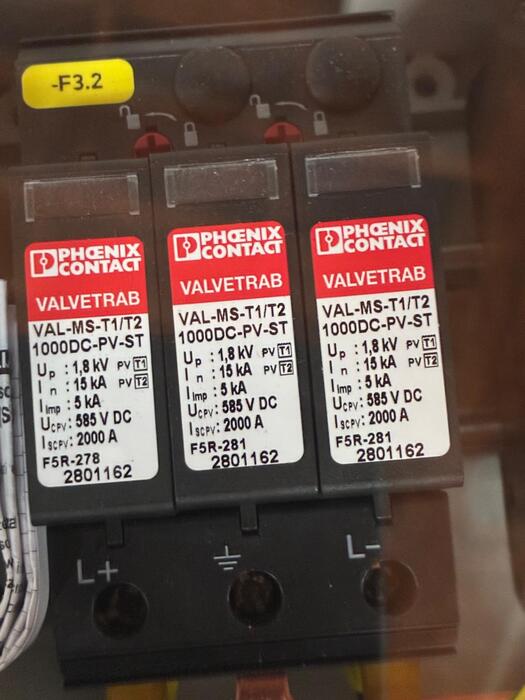

• Typ-1/Typ-2-Überspannungsschutz Phoenix Contact VALVETRAB VAL-MS-T1/T2 1000DC-PV-ST (Up: 1,8 kV, In: 15 kA, Iimp: 5 kA, Ucpv: 585 V DC)

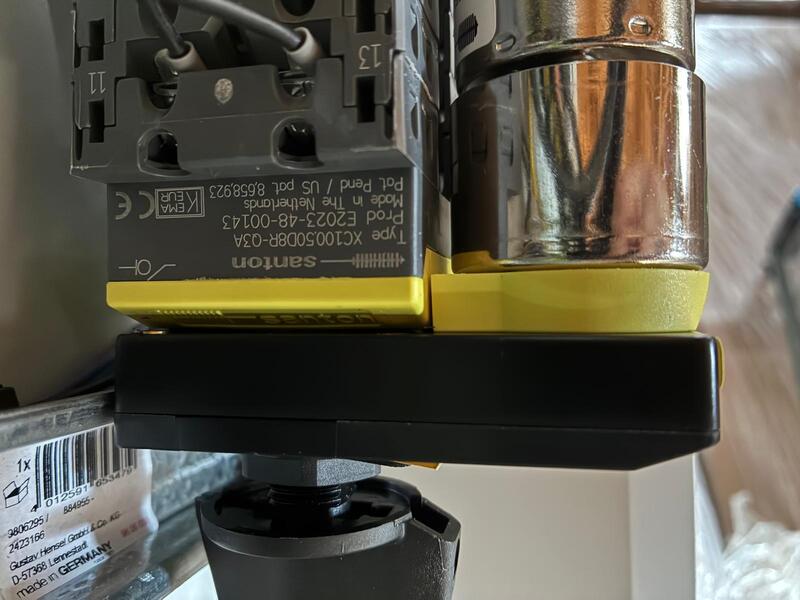

• Integrierter Feuerwehrschalter (Firemans Switch) Santon Typ XC100,50D8R-Q3A zur sicheren DC-Freischaltung im Brandfall
• Zugfederklemmen für schnelle, werkzeuglose Verdrahtung
• PE-Sammelschiene und geordnete Klemmenbelegung
• Kabelverschraubungen für sauberen Kabeleintritt

Technische Daten:

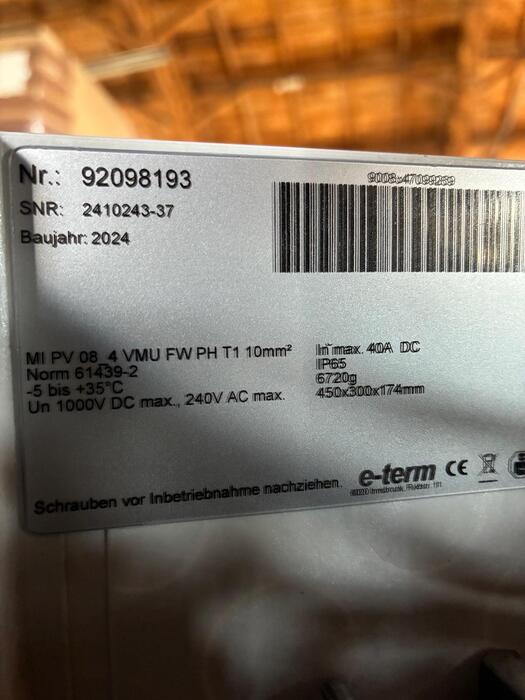

• Typ: MI PV 08_4 VMU FW PH T1 10mm²
• Norm: IEC 61439-2
• Un: max. 1000 V DC / max. 240 V AC
• In: max. 40 A DC
• Anschlussquerschnitt: 10 mm²
• Schutzart: IP65
• Betriebstemperatur: -5 bis +35 °C
• Abmessungen: 450 x 300 x 174 mm
• Gewicht: 6.720 g
• Baujahr: 2024

Wichtiger Hinweis: Lagerabverkauf – keine Herstellergarantie mehr, Verkauf unter Ausschluss jeglicher Gewährleistung.
