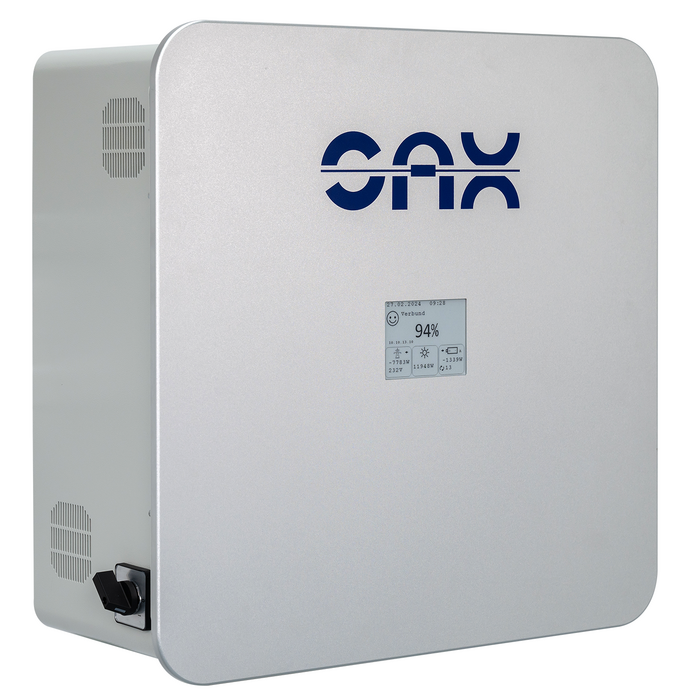

Sistemi di accumulo
(0 recensioni dei clienti)
Systemdaten
| Nominale Kapazität | 5,76 kWh |
| Nutzbare Kapazität | 5,2 kWh |
| Modular erweiterbar | bis 17,3 kWh |
| Batterietyp | LiFePO4 |
| Zelldaten | 3,2 V; 15 Ah |
| Nennspannung | 230 V AC |
| Nennleistung normal | 4,6 kW |
| Nennstrom normal | 20 A |
| Speichergewicht | 53 kg |
| Speicherabmessung | 530 × 530 × 250 mm |
| Kühlung | Passive Kühlung |
| Displaytyp | e-Paper Display |
Betriebsdaten

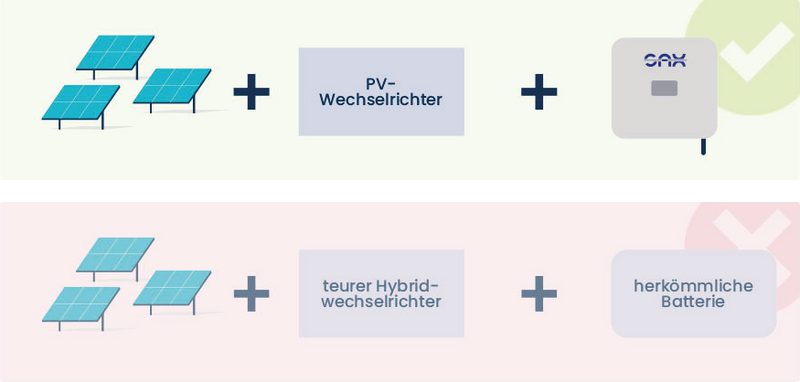

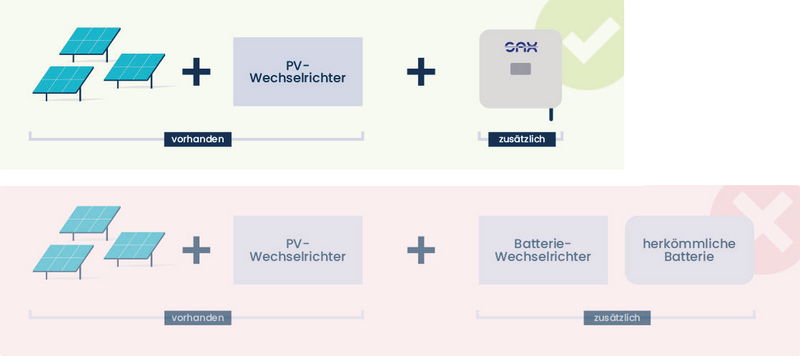

| All-In-One | Integrierte Wechselrichterfunktion |
| Wirkungsgrad für die Umrichtung | 99% |
| Kommunikation | Modbus RTU, Modbus TCP/UDP |
| Kommunikations- anschlüsse | RS485 (Wired), RJ45 (LAN) |
| Garantie auf die Batteriekapazität | 10 Jahre min. 80% |
| Umgebungstemperatur im Betrieb | 5°-35°C |
| Max. rel. Luftfeuchtigkeit | 90% |
| Staub- und Wasserschutz | IP 30 |
| Zertifizierung | DE, AT, CH, FR, BE, PL UN38.3 (Transport) |
| Schutzklasse | 1 (Schutzerdung) |
| Standbyverbrauch | < 4W |
| Not- und Ersatzstromfähig | ja |
Si prega di eseguire il login con il tuo indirizzo nome utente e la password.
Si prega di eseguire il login con il tuo indirizzo nome utente e la password.
visibile solo dopo il login
pagamento:
Pagamento anticipato,
Modalità di pagamento:
Bonifico,
| Nome file | Tipo di file |
|---|---|
| Endkunden_Garantie_S ... | |
| Flyer_SAX_Home_5,8_D ... | |
| SAX_quick_WebApp_Das ... | |
| SAX_quick_Home_5,8_D ... | |
| Datenblatt_SAX_Home_ ... |
Valutazione cliente
Systemdaten
| Nominale Kapazität | 5,76 kWh |
| Nutzbare Kapazität | 5,2 kWh |
| Modular erweiterbar | bis 17,3 kWh |
| Batterietyp | LiFePO4 |
| Zelldaten | 3,2 V; 15 Ah |
| Nennspannung | 230 V AC |
| Nennleistung normal | 4,6 kW |
| Nennstrom normal | 20 A |
| Speichergewicht | 53 kg |
| Speicherabmessung | 530 × 530 × 250 mm |
| Kühlung | Passive Kühlung |
| Displaytyp | e-Paper Display |
Betriebsdaten
| All-In-One | Integrierte Wechselrichterfunktion |
| Wirkungsgrad für die Umrichtung | 99% |
| Kommunikation | Modbus RTU, Modbus TCP/UDP |
| Kommunikations- anschlüsse | RS485 (Wired), RJ45 (LAN) |
| Garantie auf die Batteriekapazität | 10 Jahre min. 80% |
| Umgebungstemperatur im Betrieb | 5°-35°C |
| Max. rel. Luftfeuchtigkeit | 90% |
| Staub- und Wasserschutz | IP 30 |
| Zertifizierung | DE, AT, CH, FR, BE, PL UN38.3 (Transport) |
| Schutzklasse | 1 (Schutzerdung) |
| Standbyverbrauch | < 4W |
| Not- und Ersatzstromfähig | ja |
| Nome dell'azienda | |
| Nome del provider | |
| Indirizzo | |
| CAP / Città | |
| numero di telefono | |
| Sito web |
| Indirizzo | Max-Planck-Straße 7 |
| CAP / Città | 49696 / Molbergen |
| Paese | Germania |
| Per pezzo | 3.400,00 EUR |
| Per kWp |
590,278 EUR
|
| escl. IVA. (19 %) |
